機(jī)床鑄件廠家

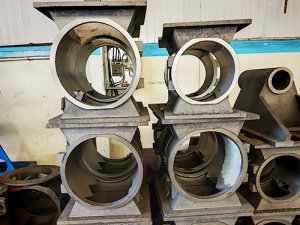

益恒機(jī)械鑄造是生產(chǎn)機(jī)床鑄件廠家，為了的灰鑄鐵，其機(jī)床鑄件的抗拉強(qiáng)度在300N/mm2以上，我公司在生產(chǎn)機(jī)床鑄件十幾年工作經(jīng)驗(yàn)中不斷總結(jié)，單從提方面來講，其方法有二種。

方法一：改變爐料的組成，增大廢鋼的加入量，從而降低碳當(dāng)量并進(jìn)行包內(nèi)孕育處理。

方法二：加入少量合金元素與孕育相結(jié)合的措施。方法一由于降低了碳、硅含量，其碳當(dāng)量較低，減少了石墨數(shù)量，細(xì)化了石墨，增加了初析奧氏體枝晶量，從而提高了機(jī)床鑄件的強(qiáng)度，但同時碳當(dāng)量的降低會導(dǎo)致機(jī)床床身鑄件性能的降低，機(jī)床床身鑄件斷面敏感性增大，機(jī)床鑄件內(nèi)應(yīng)力增加，硬度上升，加工困難等問題。

方法二利用在爐前加入少量合金元素，可適當(dāng)和強(qiáng)烈穩(wěn)定機(jī)床鑄件內(nèi)部珠光體的形成，并部分細(xì)化珠光體，鐵素體，形成適量的碳化物，同時應(yīng)使原鐵液保持較高的碳當(dāng)量，使其白口傾向減少，鑄造性能好，不易產(chǎn)生縮孔、縮松現(xiàn)象。經(jīng)過比較，再根據(jù)我廠機(jī)床床身鑄件結(jié)構(gòu)的特點(diǎn)(結(jié)構(gòu)復(fù)雜、薄壁鑄件)，于是我們決定采用   種方法，經(jīng)過多次分析和比較決定選用銅、鉻兩鐘合金同時使用及孕育處理相結(jié)合的方法來進(jìn)行低合金化機(jī)床鑄件的試生產(chǎn)。

為了機(jī)床鑄件廠家低合金化機(jī)床鑄件的試制成功，找出了一些在實(shí)際生產(chǎn)中影響低合金化機(jī)床鑄件試制的一些主要問題，進(jìn)行因果分析。例如：原材料、操作、方法等，并對這些主要問題實(shí)行整改措施，具體落實(shí)到工作人員、檢查人員，從而使得這些問題在現(xiàn)場生產(chǎn)過程中事先就了控制，以新產(chǎn)品試制成功。

一、解決方案

(1)、配料計(jì)算

A：通過計(jì)算，各原料   佳的加入比例：廢鋼25%；鐵30%；回爐鐵20%； 留用鐵水為25%，使原鐵水的化學(xué)成分達(dá)到其要求。

(2)、電爐熔煉工藝

A：選擇合理的投料順序

留用鐵水……廢鋼……熔劑……鐵……回爐鐵……硅錳鐵……除渣……增碳劑……合金……陳渣

B：變質(zhì)劑鐵水包內(nèi)處理

C：孕育劑鐵水包內(nèi)處理

(3)爐前控制

A：光譜分析試樣，調(diào)整其化學(xué)成分

B：用濕型三角試片檢測，原鐵水白口寬度一般控制在4毫米以下

(4)化學(xué)成分的選擇

A：原鐵水應(yīng)保持較高碳當(dāng)量，以使鐵水具有良好流動性

B：鐵水在相同的碳當(dāng)量下，選用高碳硅比(C/Si)

C：提高鐵液的出鐵溫度， 以使鐵水具有良好鑄態(tài)性能

(5)溫度控制

A：熱點(diǎn)隔測1520℃出鐵水

B：1480℃澆鑄

(6)原料

A：采用   的鐵，干凈的廢鋼

B：硅鐵、錳鐵、增碳劑的含量，以其吸收率

(7)變質(zhì)劑、孕育劑、合金的加入量(以出1.2噸鐵水為例)

A：按熔煉工藝要求，變質(zhì)劑(氮化鉻)按0.3%稱量加入

C：孕育劑(鍶硅)按0.5%稱量加入

五、具體實(shí)施

各原料按配料百分比各自加入，含碳量用增碳劑調(diào)整;含硅量則用75%硅鐵調(diào)整；含錳量用65%錳鐵調(diào)整;磷和硫的含量均小于要求值，熔煉時鐵水溫度控制在1500℃——1520℃之間。

(一)、低合金化灰鑄鐵(HT300)的理論設(shè)計(jì)和實(shí)際效果。

(二)、在實(shí)際測試中，出鐵水溫度控制在1500℃——1520℃之間，澆鑄溫度控制在1470℃——1490℃之間，鐵水的含碳量控制在c=3.15(%)——3.25(%)；硅控制在Si=2.10(%)——-2.30(%)時;將合金：(銅)按1.2%比例加入，氮化鉻與孕育劑(鍶硅)按0.6%：1.0%加入時，發(fā)現(xiàn)抗拉強(qiáng)度可以達(dá)到360N/mm2敲三角試片，白口寬度在6——-9毫米之間，同時鐵水流動性差，敲開鑄件，從它的斷面上可以看到，雖然斷面晶粒較細(xì)，但機(jī)床鑄件斷面的顏色呈銀灰色，機(jī)床鑄件的薄壁處有“白口”現(xiàn)象出現(xiàn)，而且敲打機(jī)床鑄件，發(fā)現(xiàn)機(jī)床床身鑄件有脆化的趨勢，機(jī)加工時，發(fā)現(xiàn)機(jī)床床身鑄件內(nèi)部有縮松現(xiàn)象發(fā)生，同時硬度達(dá)到HB240左右，給機(jī)加工帶來困難。

經(jīng)過多次反復(fù)調(diào)整，   終確定了合金：(銅)按0.9%加入；氮化鉻與孕育劑(鍶硅)按0.3%：0.6%加入，鐵水的含碳量控制在C=3.30(%)——3.35(%)之間，含硅量控制在Si=1.70(%)——-1.90(%)之間，此時機(jī)床鑄件的抗拉強(qiáng)度仍可達(dá)到320N/mm2以上，同時鐵水的流動性好，機(jī)床床身鑄件的各項(xiàng)性能指標(biāo)都表現(xiàn)良好，而在鐵水保持高碳當(dāng)量時，應(yīng)有較高的碳量、較低的硅量，這樣在添加合金后能獲得   好的強(qiáng)度和斷面均勻性、防止硅增加鐵素體、粗化珠光體、中和合金元素的作用。同時，在機(jī)加工時，發(fā)現(xiàn)機(jī)床鑄件內(nèi)部的縮松現(xiàn)象也不見了，三角試片白口寬度降至4毫米以下，而機(jī)床鑄件硬度仍可保持在HB=180—200左右，床身鑄件薄壁處未出現(xiàn)“白口”現(xiàn)象，通過這樣不斷反復(fù)調(diào)整，終于生產(chǎn)出合格的機(jī)床床身鑄件。
